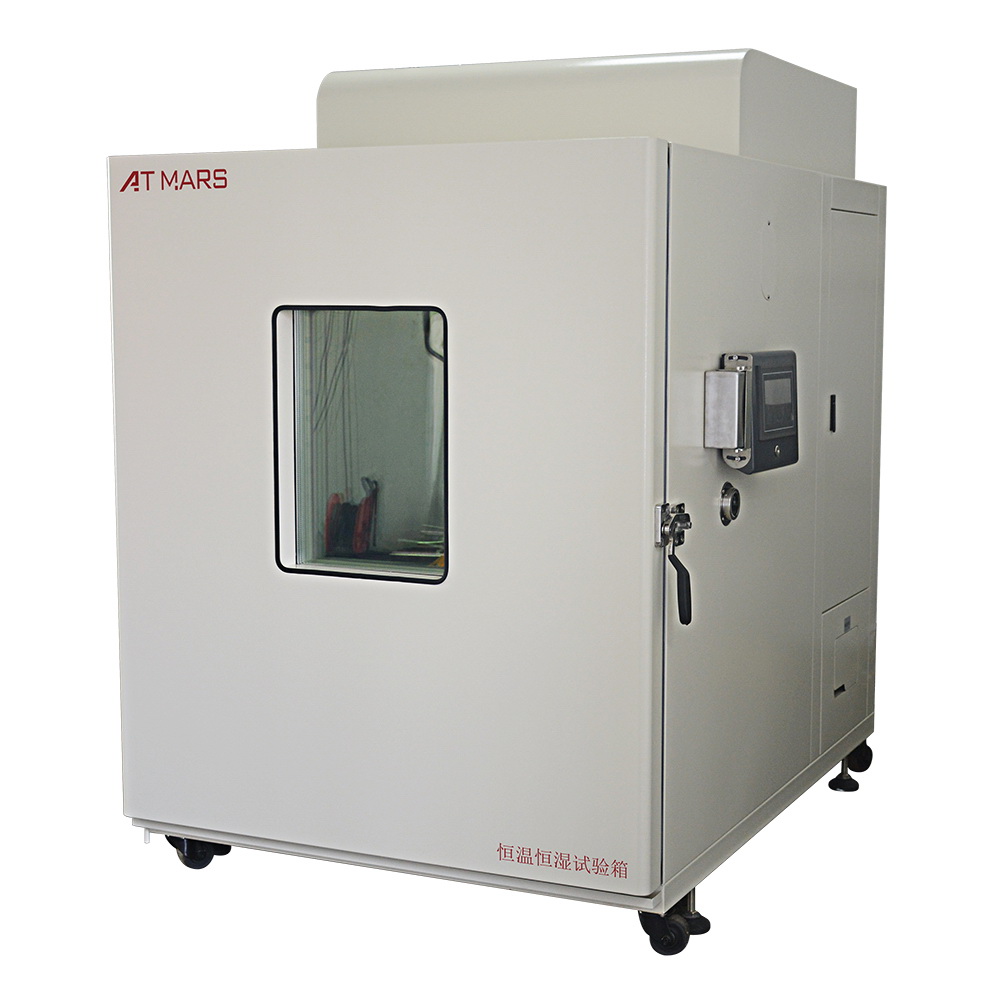

【恒溫恒濕試驗箱】恒溫恒濕試驗箱的工作原理

　　1、制冷

　　制冷系統是綜合試驗箱的關鍵部分之一。一般來說，恒溫恒濕試驗箱制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，

　　它們主要由壓縮機，冷凝器，節流機構和蒸發器組成。如果我們試驗的溫度低溫要達到-60℃，單級制冷難以滿足要求，恒溫恒濕箱的制冷方式一般采用復疊式制冷。

　　恒溫恒濕箱的制冷系統由兩部分組成，分別稱為高溫部分和低溫部分，每一部分是一個相對獨立的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而汽化;

　　低溫部分制冷劑的蒸發則從被冷卻的對象(試驗箱內的空氣)吸熱以獲取冷量。高溫部分和低溫部分之間是用一個蒸發冷凝器聯系起來，它既是高溫部分的冷凝器，也是低溫部分的冷凝器。

　　2、加熱

　　恒溫恒濕試驗箱的加熱系統相對制冷系統而言，是比較簡單。它主要有大功率電阻絲組成，由于試驗箱要求的升溫速率快，因此試驗箱的加熱系統功率也會隨著要求變大。而且在試驗箱的底板也設有加熱器。

　　3、控制

　　恒溫恒濕試驗箱控制系統是綜合試驗箱的核心，它決定了試驗箱的升溫速率，精度等重要指標。現在試驗箱的控制器大都采用PID控制，

　　也有少部分采用PID與模糊控制相組合的控制方式。由于控制系統基本上屬于軟件的范疇，而且此部分在使用過程中，一般不會出現問題。

　　4、濕度

　　恒溫恒濕試驗箱溫度系統分為加濕和除濕兩個子系統。加濕方式一般采用蒸汽加濕法，即將低壓蒸汽直接注入試驗空間加濕。這種加濕方法加濕能力，速度快，加濕控制靈敏，尤其在降溫時容易實現強制加濕。

　　除濕方式有兩種：機械制冷除濕和干燥除濕。機械制冷除濕的除濕原理是將空氣冷卻到露點溫度以下，使大于飽和含濕量的水汽凝結析出，這樣就降低了濕度。

　　干燥器除濕是利用氣泵將試驗箱內的空氣抽出，并將干燥的空氣注入，同時將濕空氣送入可循環利用的干燥進行干燥，干燥完后又送入試驗箱內，如此反復循環進行除濕。

　　5、傳感器

　　恒溫恒濕試驗箱傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電組和熱電偶。濕度的測量方法有兩種：干濕球溫度計法和固態電子式傳感器直接測量法。

　　由于干濕球法測量精度不高，現在的恒溫恒濕箱正逐步的以固態傳感器代替干濕球來進行濕度的測量。

　　6、送風循環

　　恒溫恒濕試驗箱空氣循環系統正常情況下由離心式風扇和驅動其運轉的電機構成。它提供了試驗箱內空氣的循環。
